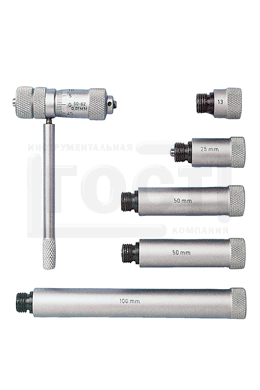

Нутромер микрометрический (штихмас) НМ ГОСТ 10-88 — предназначен для измерений внутренних размеров деталей и отверстий. Нутромеры имеют установочную меру, позволяющую производить непосредственно на рабочем месте периодическую проверку и установку на нуль микрометрической головки. Диапазон измерения прибора может быть увеличен за счет дополнительных удлинителей. Прибор широко распространен в сфере машиностроения за счет удобства использования и возможности производить измерения в труднодоступных местах, где нет возможности применить штангенциркуль.

Принцип действия микрометрических нутромеров основан на использовании точной винтовой пары для преобразования вращательного движения микрометрического винта в поступательное.

Действительную величину проверяемого размера определяют следующим образом. Установите нутромер по стеблю микрометрической головки приблизительно на проверяемый размер и введите в измеряемую деталь. Левой рукой прижмите измерительную поверхность наконечника к одной из поверхностей измеряемой детали, а правой регулируйте барабан микрометрической головки. Регулирование барабаном контакта измерительных поверхностей микрометрической головки с измеряемыми поверхностями детали выполняйте при покачивании нутромера (с центром качания, расположенным в точке касания сферы измерительного стержня наконечника с поверхностью детали).

При покачивании нутромера найдите наименьшее расстояние между измерительными поверхностями детали. После нахождения этого расстояния микрометрический винт барабана зажмите стопорным винтом и еще раз проверьте усилие покачивания, которое должно быть с легким трением, нутромер выведите из проверяемой детали и сделайте отсчет.

В случае измерения диаметра цилиндрического отверстия покачивайте нутромер в плоскости его поперечного сечения, отыскивая максимальный размер, и в плоскости продольного сечения, отыскивая минимальный размер.

По окончании работы нутромер разберите в последовательности, обратной сборке, промойте в чистом авиационном бензине, смажьте антикоррозийной смазкой и уложите в соответствующие гнезда футляра. Это относится и к установочной мере, и к удлинителям.
